產品:
氣缸活塞三通切斷閥
規格:
氣缸活塞三通切斷閥
用途:
氣缸活塞三通切斷閥廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程與遠程控制系統中。
材質:
碳鋼,不銹鋼

氣動活塞三通切斷閥概述

    氣動活塞三通切斷閥(簡稱氣動活塞切斷閥),是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號,控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大,閥體設計新穎,流阻小、額定流量系數大、許用壓差大、密封性能優良等特點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程與遠程控制系統中。


 氣動活塞三通切斷閥規格與技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

額定流量系數Kv

7

11

20

30

48

75

120

190

額定行程

8

12

20

25

氣缸直徑

80

100

125

允許
泄漏量

硬密封

Ⅴ、Ⅵ級

軟密封

Ⅵ級

工作溫度℃

硬密封:-40~450    硬密封:-20~180

公稱壓力(MPa)

1.6    4.0

信號壓力(KPa)

0或400~600


■ 氣動活塞三通切斷閥主要零件材料

零件名稱

材料

閥體、閥蓋

HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti

閥芯、閥座

1Cr18Ni9Ti,0Cr18Ni12Mo2Ti

閥芯

1Cr18Ni9Ti,0Cr18Ni12Mo2Ti

填料

聚四氟乙烯,柔性石墨

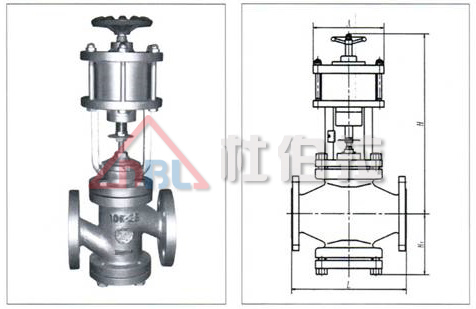

■ 氣動活塞三通切斷閥外型尺寸及重量

公稱通徑DN(mm)

L

A

H

H1

重量(Kg)

信號接頭內螺紋

20

150

130

92

310

10

M10×1

25

160

130

92

310

12

32

180

130

93

310

15

40

200

150

105

370

18

50

230

150

108

380

25

65

290

210

120

400

30

80

310

210

125

410

40

100

350

210

135

425

60


■ 氣動活塞三通切斷閥連接標準及尺寸

法蘭標準:鑄鐵法蘭按GB4216-84
                    鑄鋼法蘭按GB/T9113;
閥體法蘭密封面型式為突面(PN16)、凹凸面(PN40);
法蘭端面距按GB12221-89(其他標準需指明)


■ 氣動活塞三通切斷閥訂貨須知

1. 產品型號
2. 公稱通徑
3. 介質名稱及工作溫度
4. 閥切斷壓差
5. 閥的開關方式(氣開或氣關)
6. 閥體材料
7. 附件
