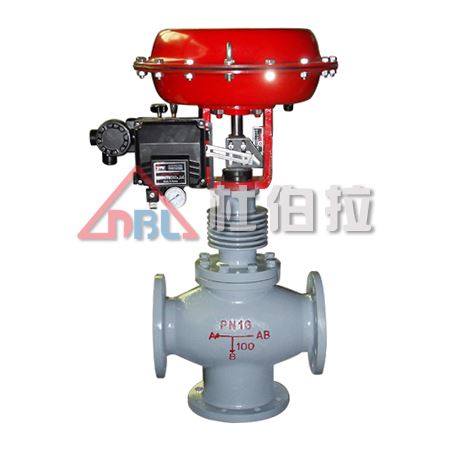

氣動薄膜三通調節閥概述
ZX型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。ZX型氣動薄膜調節閥具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

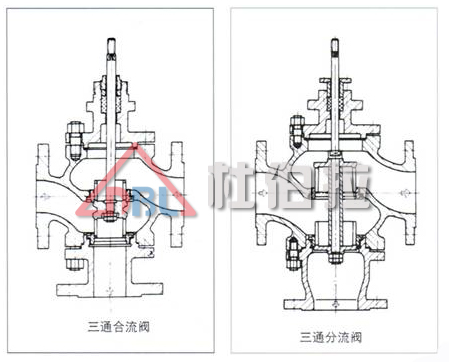

本系列產品有三通合流(ZXQ)及三通分流(ZXX)兩種。公稱壓力等級有1.6、4.0、6.4MPa;閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準有Ⅳ級。流量特性有直線、拋物線兩種。
■ ZX型氣動薄膜三通調節閥特點
·流體對閥芯作用方向都處于流開狀態,故閥能穩定工作。
·除上閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
·執行機構采用多彈簧結構,高度減少30%、重量減輕30%。
■ ZX型氣動薄膜三通調節閥主要零件材料
閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti
波紋膜片:丁腈橡膠夾增強滌綸織物
填料:聚四氟乙烯、柔性石墨
彈簧:60Si2Mn
膜蓋:A3
推桿、閥桿:2Cr13、1Cr18Ni9Ti
襯套:2Cr13
墊片:橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
