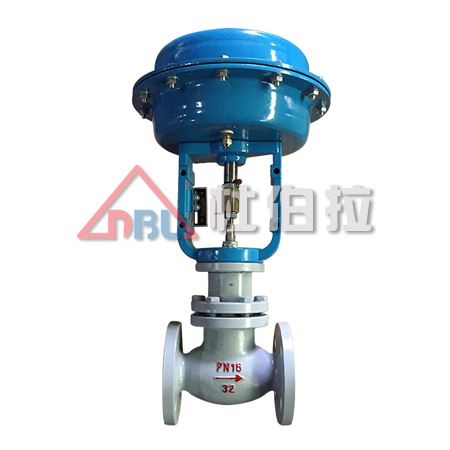

產品：
氣動薄膜套筒調節閥
規格：
ZXM型氣動薄膜調節閥(套筒)
用途：
氣動薄膜套筒調節閥特別適用于流量大，壓差大，泄漏量要求不高的工作場合。
材質：
不銹鋼，鑄鋼

■ ZXM型氣動薄膜調節閥(套筒)概述

    ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構?？傮w結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

    本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。


■ ZXM型氣動薄膜調節閥(套筒)特點

· 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。

· 套筒互換性強，拆裝方便，容易維修。

· 全金屬閥芯適合多種工作場合，達到Ⅳ級泄漏標準，ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。

· 閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。

· ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

· ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。


■ ZXM型氣動薄膜調節閥(套筒)主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

軟密封閥頭：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

推桿、閥桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13


■ ZXM型氣動薄膜調節閥(套筒)規格與技術參數

公稱通徑DN(mm)20253240506580100125150200
額定流量
系數Kv		直線6.91117.427.54469110176275440690
等百分比6.31016254063100160250400630
額定行程L(mm)16254060
膜片有效面積Ae(cm2)2804006001000
信號范圍Pr(kPa)20～100、40～200
氣源壓力Ps(MPa)0.14、0.25
固有流量特性直線、等百分比
固有可調比50
允許泄漏量硬閥座：Ⅳ級    軟閥座：Ⅵ級
公稱壓力PN(MPa)1.0、1.6、4.0、6.4
工作溫度t
(℃)		常溫型-20～200、-40～250、-60～250
散熱型-40～450、-60～450
高溫型300～560
低溫型-60～-100、-100～-200、-200～-250

*本產品性能指標貫徹GB/T4213-92標準

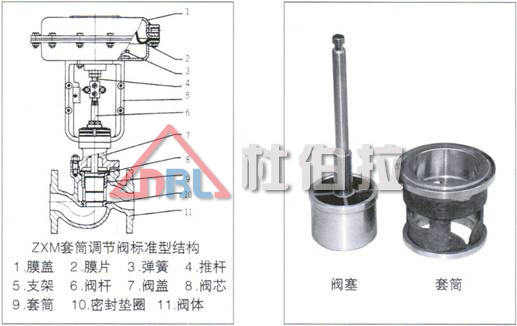

■ ZXM型氣動薄膜調節閥(套筒)基本結構

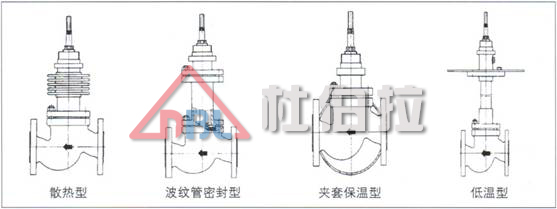

■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式

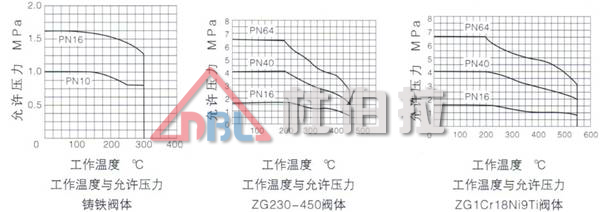

■ ZXM型氣動薄膜調節閥(套筒)閥體及閥芯材料選擇

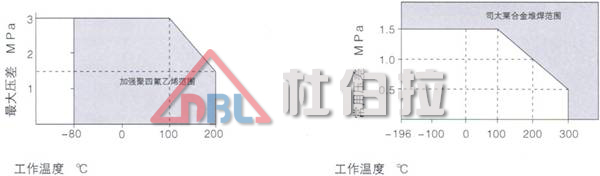

軟閥座型 工作溫度與最大壓差范圍

司太萊合金堆焊閥座工作溫度與常用壓差范圍


■ ZXM型氣動薄膜調節閥(套筒)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2)2804006001000
信號范圍Pr(kPa)20-10020-10040-20020-10020-10040-20020-10020-10040-20020-10020-10040-200
氣源壓力Ps(MPa)0.140.140.250.140.140.250.140.140.250.140.140.25
需配附件-PP-PP-PP-PP
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		20202.676.236.40








25252.225.196.40








3232


2.586.026.40





4025


3.186.406.40





32


2.586.026.40





40


2.124.956.37





5032


2.586.026.40





40


2.124.954.37





50


1.734.055.21





6565





2.054.776.14


8050





2.606.086.40


65





2.054.776.14


80





1.683.935.06


10065





2.054.776.14


80





1.693.395.06


100





1.363.184.09


125125








1.844.285.51
150100








2.275.306.40
125








1.844.285.51
150








1.543.594.62
200125








1.844.285.51
150








1.543.594.62
200








1.122.623.37

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。


氣開式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2)2804006001000
信號范圍Pr(kPa)20-10040-20020-10040-20020-10040-20020-10040-200
氣源壓力Ps(MPa)0.140.250.140.250.140.250.140.25
需配附件-P-P-P-P
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		20202.676.23





25252.225.19





3232

2.586.02



4025

3.186.40



32

2.586.02



40

2.124.95



5032

2.586.02



40

2.124.95



50

1.734.05



6565



2.054.77

8050



2.606.08

65



2.054.77

80



1.683.93

10065



2.054.77

80



1.693.39

100



1.363.18

125125





1.844.28
150100





2.275.30
125





1.844.28
150





1.543.59
200125





1.844.28
150





1.543.59
200





1.122.62

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。


■ ZXM型氣動薄膜調節閥(套筒)各種不同的固有流量特性和不同的相對行程下地相對流量  數值R50

 L/L%
          Q/Qmax%
特性

0102030405060708090100
直線211.821.631.441.25160.870.680.490.2100
等比234.376.59.614.120.930.945.767.6100
快開231.644.854.863.270.777.583.689.494.8100
拋物線259.815.923.532.643.155.16.8683.5100



■ ZXM型氣動薄膜調節閥(套筒)外形尺寸及重量

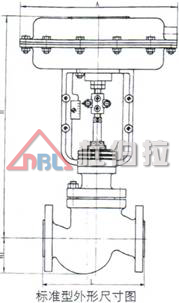

標準型、散熱型、高溫型外形尺寸(單位：mm)


公稱通徑20253240506580100125150200
A282308394498
LPN16,40150160180200230290310350400480600
PN64230230260260300340380430500550650
H1PN1652.557.5707582.592.5100110125142.5170
PN4052.557.5707582.592.5100117.5135150187.5
PN64657077.58590102.5107.5125147.5172.5207.5
H標
準
型		PN16429438474477502626662687836896987
PN404294384744775026266626958458961000
PN644564685115255356636737058689581260
散熱高溫型57057061061063073081082096010901180




﹡ 散熱、高溫型高度(H)為PN16的數值

﹡﹡ 夾套型高度H1及H均增加15％


波紋管密封型外形尺寸表(單位：mm)

公稱通徑20253240506580100125150200
φA282308394498
L150160180200230290310350400480600
H152.557.5707582.592.5100117.5135150187.5
H波紋管型449511560617620710767792.58701057.51087.5

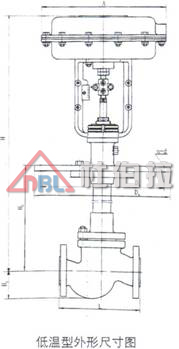

低溫型外形尺寸表(單位：mm)

公稱通徑20253240506580100125150200
φA282308394498
LPN16,PN40150160180200230290310350400480600
PN64230230260260300340380430500550650
H1PN16,PN4052.557.5707582.592.5100117.5135150187.5
PN64657077.58590102.5107.5125147.5172.5207.5
H2-60～-100℃500500500500500600600600700700700
-100～-200℃700700700700700800800800900900900
-200～-250℃900900900900900100010001000110011001100
H-60～
-100(℃)		PN16
PN40		862.5865902907914.51118.511261141.5113513481385.5
PN64875874909.59179221128.51133.511491347.51370.51405.5
-100～
-200(℃)		PN16
PN40		1062.51075110211071114.51318.513261341.5153515481585.5
PN64107510801109.5111711221328.51333.513491547.51570.51605.5
-200～
-250(℃)		PN16
PN40		1262.51267.5130213071314.51518.515261541.5173517481785.5
PN64127512801309.5131713221528.51533.515491747.51770.51805.5
D3260260285305340370405460525590700
D4290290315335370400435490555630740
螺栓孔n(個)-d(直徑)8-148-148-148-168-1610-1610-1612-1814-1816-1818-18


■ ZXM型氣動薄膜調節閥(套筒)重量表(單位：kg)

公稱通徑20253240506580100125150200
標準型PN161617192123354857647090
PN401617192123354860677495
PN642021253033447191100115145
散熱高溫型1718202225365160627495
波紋管型2021253033487191102115145
低溫型20212326284258697784108

﹡ 本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據


■ ZXM型氣動薄膜調節閥(套筒)連接尺寸及標準

· 法蘭標準：鑄鐵法蘭按JB78-59

             鑄鐵法蘭按GB9113-88、JB/T79.1-94

· 法蘭密封面型式：PN10、PN16為凸面；

                   PN40、PN64為凹凸面、閥體為凹面。

· 結構長度：按GB12221-89標準

· 薄膜執行機構氣信號接口：內螺紋M16×1.5

· 夾套保溫型夾套載熱體接口：對焊φ18×4

﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。

  如：ANSI、JIS、DIN等標準。


■ ZXM型氣動薄膜調節閥(套筒)訂貨須知

  訂貨時請用戶提供以下資料：

· 調節閥名稱、型號

· 公稱通徑

· 公稱壓力(MPa)

· 額定流量系數(Kv)

· 固有流量特性

· 介質名稱

· 工作溫度及范圍

· 整機作用方式

· 閥體、閥內件及填料材質

· 所配附件

· 其它特殊要求

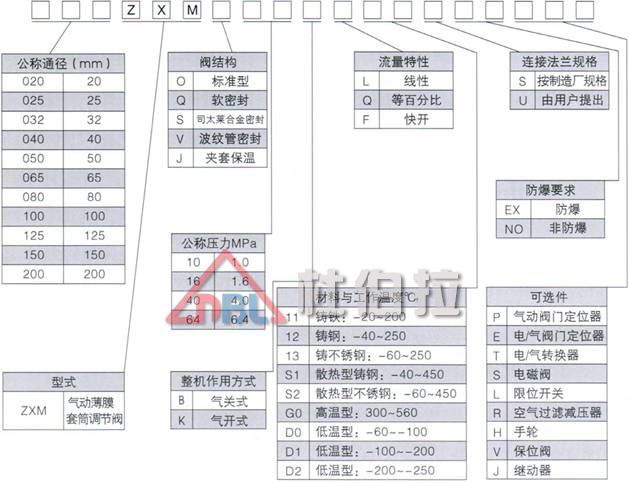

■ ZXM型氣動薄膜調節閥(套筒)型號
